Le soleil donne une puissance maximum au sol de 1000W/m². Nos panneaux permettent d’en capter une bonne partie pour la transmettre à l’eau de votre piscine et la chauffer.

On conseille d’utiliser une surface totale de collecteurs comprise entre 1/3 et 2/3 de la surface de la piscine (la profondeur intervient peu).

Par exemple si vous avez une piscine de 6×2,5m, sa surface est de 15m². Il vous faudra donc une surface de panneaux comprise entre 5m² (pour les climats chauds) et 10m² (pour les climats froids).

Nos collecteurs ayant une surface de 2m² (200x100cm), il vous faudra donc entre 3 et 5 collecteurs.

Dans le nord de la France, il y a 1/3 d’ensoleillement en moins par rapport au sud. Mais bien sûr votre chauffe-piscine fonctionnera.

Ce n’est pas pour rien que nos voisins allemands sont les champions européens de la production d’énergie solaire thermique!

Pour compenser le manque de soleil, il vous suffira simplement d’ajouter un ou plusieurs collecteurs solaire. Çà tombe bien, ils sont vraiment peu chers à fabriquer !

Nous proposons 2 solutions :

– les collecteurs seuls, adaptés pour les climats chauds (sud de la France)

– les panneaux solaires, adaptés pour les climats plus froid (nord de la France)

Les panneaux sont simplement un collecteur qu’on installe dans un cadre avec un isolant et un vitrage. En protégeant le collecteur de l’air ambiant froid, ils permettent de produire de l’eau chaude même par 0°C.

Si vous choisissez les panneaux, alors vous pourrez bien sûr les utiliser pour votre production d’eau chaude sanitaire et le chauffage de votre habitation. Il s’agit de vrais panneaux solaires thermiques, efficaces même en hiver.

Le kit comprend tout ce qu’il faut pour fabriquer les collecteurs de vos panneaux solaires (partie noire qui converti l’énergie solaire en chaleur) : plaques PP Sunplacs, tubes nourrices pré-usinés, mastic pour l’assemblage (haute température), raccords pour interconnecter vos panneaux et 3 sondes de températures pour vous éviter de les payer trop cher à l’unité dans le commerce.

>> Contenu détaillé du kit Sunberry 3 panneaux

3x SUNplacs

Plaques alvéolaires fabriquées spécialement pour Sunberry (plus résistantes, traitées anti-UV et aux dimensions idéales donc pas de chutes qui finissent à la poubelle). Grammage 1200g/m², épaisseur 4mm.

2x Tubes de mastic spécial

Pour le collage de 3 collecteurs minimum. Résistant à plus de 100°C, il s’agit du mastic qu’on a sélectionné car il donne les meilleurs résultats.

1x Flacon d’activateur de collage

Ce produit fabriqué spécialement pour nous permet de se passer de l’étape de flammage délicate à réaliser et assure un collage optimal sans risque de fuite.

6x Tubes nourrices

Les tubes nourrices PVC sont usinés par nos soins et viennent s’emboîter sur les SUNplacs afin de les rendre étanches et les alimenter en eau. Ils rendent la fabrication des collecteurs bien plus simple et surtout sans risque de fuite.

1x Jeu de raccord avec sondes de températures

Le jeu de raccords permet de connecter facilement vos panneaux ensembles tout en étant facilement démontables. Il comprend également les bouchons et les raccords ainsi que les sondes que vous n’aurez plus qu’à connecter à votre Raspberry pour disposer des mesures de puissance et des automatismes. Il ne restera plus qu’à brancher vos panneaux sur votre circuit (avec de simples raccords d’arrosage par exemple).

Le kit ne comprend pas les montants, l’isolant et la surface transparente, que vous trouverez facilement en magasin de bricolage près de chez vous, si vous souhaitez fabriquer des panneaux pour la production d’eau chaude sanitaire ou le chauffage.

Pour la construction de chauffe piscine solaire, les collecteurs peuvent être utilisés tels quels, sans cadre ni isolation.

Le kit permet de simplifier la fabrication des panneaux solaires. Ne sont pas compris dans le kit : régulateur Rapsberry, pompes, tuyauterie, réservoir d’eau. Ce matériel se trouve facilement dans le commerce et on vous fourni la liste ainsi que les liens pour l’acheter.

Les frais de port de 65€ sont compris dans le tarif affiché.

Vous recevrez les plaques par transporteur directement chez vous (il vous contactera si nécessaire) et le reste du matériel sera livré au point relais Mondial Relay le plus proche de chez vous (vous recevrez un texto pour suivi de la livraison).

Au printemps vous installez vos collecteurs solaires près de votre piscine (simplement au sol ou sur un support) et quand la saison de baignade est terminée, il vous suffit de les démonter grâce aux raccords à visser.

Les collecteurs font 2m x 1m et sont plats, ils peuvent s’empiler facilement pour tenir peu de place dans votre garage pendant le stockage.

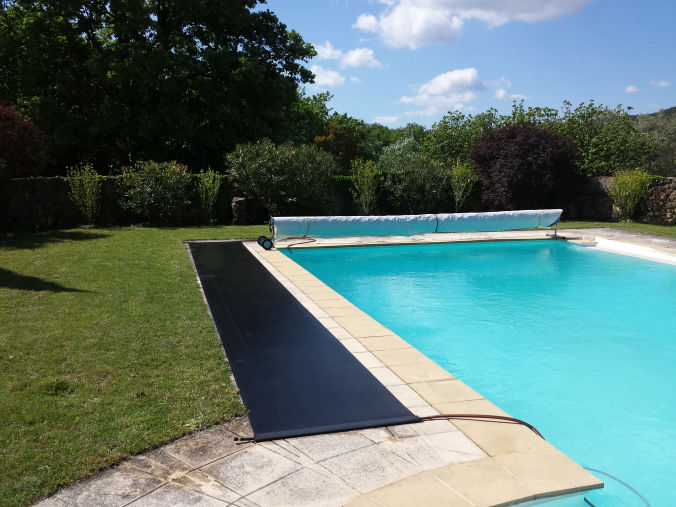

Vous pouvez tout simplement les poser au sol près de votre piscine si vous avez la place.

S’il s’agit d’une piscine hors sol, vous pourrez aussi les appuyer sur le bord de celle-ci en réalisant un petit support afin de les orienter plein Sud.

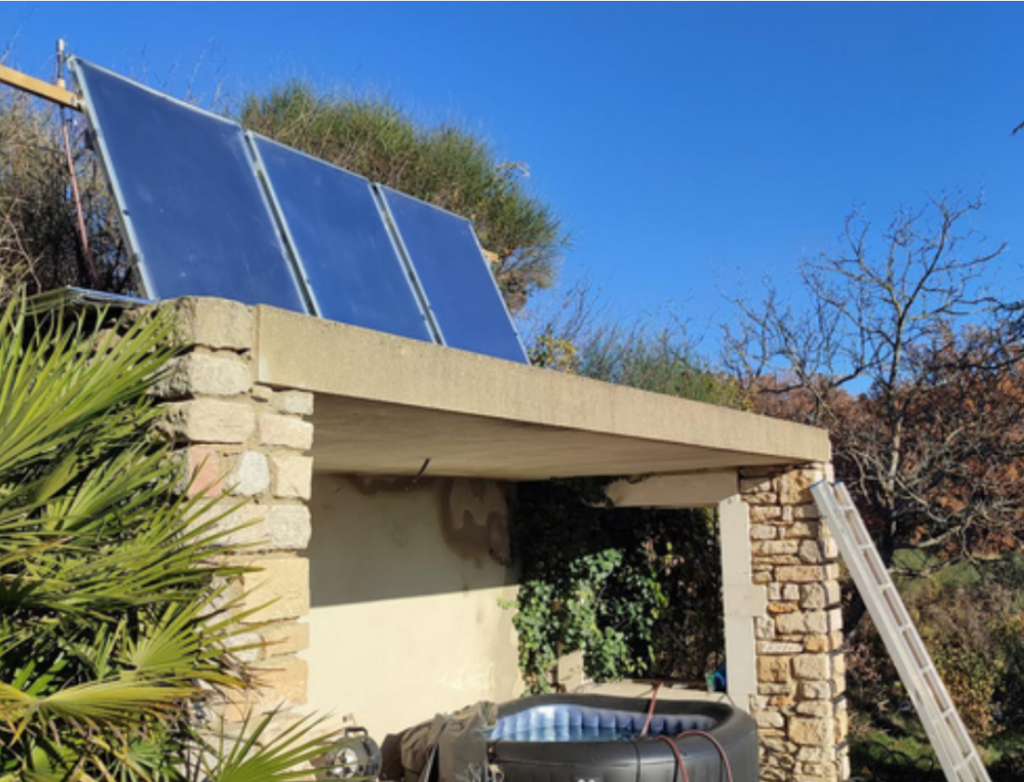

Le toit du local à piscine est aussi une solution, ainsi que le toit de votre habitation. Dans ce cas vous pourrez les fixer grâce à des montants et des équerres qu’on trouve facilement dans le commerce pour le montage de panneaux photovoltaïques.

Pas de soucis de ce côté là, notre régulation automatique se charge de tout. Il vous suffit de régler la température maximale que vous souhaitez depuis l’application sur votre smartphone.

Le chauffage solaire sera mis hors service dès que la température maximale est atteinte.

On appelle collecteur la plaque SUNplac qui permet de convertir le rayonnement solaire en chaleur.

Il peut être utilisé seul si le but est de chauffer une piscine et que le climat est suffisamment chaud (Sud de la France).

Pour les climats plus froids, on ajoute un cadre autour du collecteur, ainsi qu’un isolant et un vitrage. Il s’agit alors d’un panneau solaire thermique, qui convient pour le chauffage de piscine dans le Nord de la France ainsi que pour la production d’eau chaude et de chauffage été comme hiver.

A moins d’utiliser un échangeur (cher), le chauffe piscine ne pourra pas recevoir d’antigel. Les collecteurs pourront donc rester en place l’hiver si vous vous assurez de bien les vidanger.

Dans ce cas on vous conseille de les installer sur un support légèrement pentu. Vous serez ainsi assuré qu’ils sont vides lorsque non utilisés et ne risqueront de ce fait pas de subir le gel.

Si vous êtes inscrit à la formation chauffe-piscine, et que vous choisissez de fabriquer des panneaux (isolés avec vitrage), alors vous pourrez les utiliser pour la production d’eau chaude sanitaire et pour le chauffage.

Le montant déjà payé pour le chauffe piscine sera déduit (hors matériel) du montant de votre nouvelle inscription.

La formation vous donne accès à la liste du matériel pour la France, mais ce ne sera pas compliqué de trouver des matériaux équivalents dans votre pays, en attendant qu’on puisse réaliser une liste par pays.

Le kit est quand à lui expédié en Belgique, Suisse et Italie moyennant une participation aux frais de ports de 35€ environ (nous contacter avec votre adresse pour connaître le tarif exact).

Un panneau solaire obtient son rendement maximum quand il est face au soleil, c’est à dire que chaque rayon solaire arrive perpendiculaire à celui-ci.

Mais le soleil se déplace dans le ciel ou cours de la journée et il descend et et monte en fonction des saisons (inclinaison de la terre). A moins d’avoir un traqueur solaire, il faut donc trouver le meilleur compromis pour capter le maximum d’énergie au fil d’une journée.

L’orientation idéal des panneaux est donc face au Sud, bien que cela fonctionne aussi vers l’Est et l’Ouest., avec un rendement moindre.

Concernant l’inclinaison, l’angle idéal est de 20° au printemps et en automne et de 0°, c’est à dire horizontal l’été (poser les collecteurs au sol convient très bien).

Vous pourriez, mais il ne faut pas le faire, voilà pourquoi :

Notre intuition nous dit que plus l’eau est chaude à la sortie des collecteurs, plus la piscine va chauffer rapidement. C’est FAUX, notre intuition nous trompe et la science le prouve.

Prenons un collecteur solaire et plaçons le en plein soleil. Allumons la pompe à pleine puissance pour que l’eau circule le plus vite possible dans le collecteur.
L’eau de la piscine entre à 25°C dans le collecteur et sort à 27°C.

Maintenant réduisons le débit, L’eau va sortir du panneau à 70°C ! très bien, on à l’impression que ça chauffe fort. Mais qu’en est-t’il vraiment.

Le collecteurs à 70°C se trouve dans un air ambiant à 30°C. Il va donc se refroidir au contact de l’air et par rayonnement. La chaleur ainsi perdue n’ira pas dans la piscine, elle est définitivement perdue.

C’est comme cela que de nombreux utilisateurs testent des chauffe-piscines solaires et disent que ça ne marche pas. En fait ils l’utilisent mal parce qu’ils n’ont pas les notions de base de la thermique.

Donc, la meilleure utilisation d’un collecteur solaire est d’avoir le débit d’eau maximum à l’intérieur pour avoir la température de sortie la plus proche possible de la température d’entrée. A ce moment là, chaque calorie solaire absorbée est directement envoyée dans la piscine, elle n’a pas le temps de s’échapper dans l’air ambiant.

C’est tout l’intérêt de la Sunberry App! non seulement elle pilote votre chauffe-piscine automatiquement, mais grâce à l’affichage des mesures en direct vous allez tout comprendre à l’énergie solaire et constater par vous même que la puissance collectée dépend du débit. Mesurer permet de comprendre, sans mesure on se trompe à tous les coups.

A retenir : Chauffe piscine ? si c’est très chaudtu as tout faux !

Oui bien sûr ! un chauffe piscine fonctionne à basse température (35°C environ), il y a donc très peu de pertes dans les canalisations contrairement aux installations à hautes température.

Vous pourrez ainsi placer les collecteurs à plusieurs dizaines de mètres de la piscine. Pour les relier vous utiliserez simplement du tuyau d’irrigation (très peu cher) ou du tuyau d’arrosage.

Sans problème car la pompe la plus puissante qu’on propose a une hauteur statique de 15m. Cela vous permettra un débit correct dans les panneaux même s’ils sont à 10m au dessus du niveau de la piscine.

C’est tout à fait possible, mais chaque installation de piscine étant différente, il vous reviendra de trouver les bons raccords PVC pour réaliser le montage. Toutefois nos membres ont déjà réalisé ce type de montage et vous trouverez des exemples dans notre forum.

Veuillez noter que pour fonctionner, un débit d’eau doit être présent dans les collecteurs. Si vous programmez votre filtration et qu’elle ne fonctionne pas en continue pendant que le soleil est présent, vous ne pourrez pas collecter l’énergie solaire pendant la période d’arrêt. Cela est valable pour tous les types de panneaux solaires.

Sans électricité non, mais il peut fonctionner avec un petit kit d’alimentation photovoltaïque avec batterie.

En effet, il faut de l’électricité pour alimenter le pompe solaire, la pompe d’échangeur et le Raspberry qui se charge de la régulation (mise en route et arrêt automatique).

Mais la puissance nécessaire pour ces éléments est très faible.

– 5W pour le Raspberry
– 25W pour la pompe solaire

Un petit kit photovoltaïque vous permettra d’alimenter facilement le chauffe-eau.
